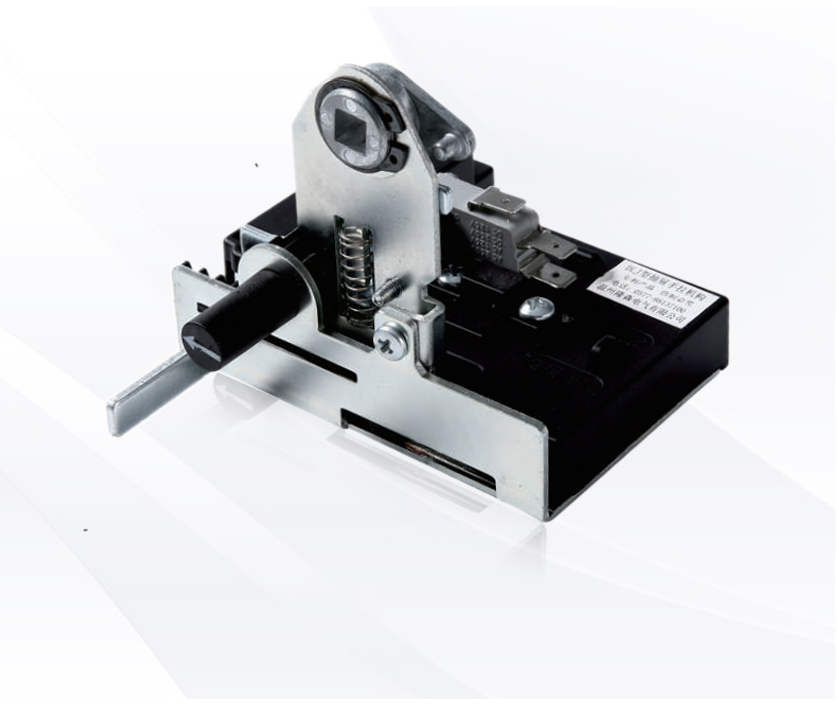

DLJ1.1T H75-6手拉小抽屉操作机构

  

产品型号:DLJ1.1T
产品名称:手拉机构
产品类型:抽屉操作机构
面价:
品牌:德源电气
系列:新型低压通用柜附件



 在线订购  PDF技术文档下载

更多产品描述


功能及操作简介

1、 该机构为手拉推进式操作机构,操作简单方便,锁定可靠。

2、 机构具有三位置显示、锁定、联锁等功能。手柄高度H =75

3、 机构联锁简单减少开关跳闸时操作杆的阻力,使开关跳闸后 面板上的手柄旋转力不减少能转到Trip位置。

4、 试验位置到连接位置行程为24mn%

5、 机构可实现在试验位置和连接位置同时提供1组1开1闭转换 开关,常规只在试验位置1组1开1闭。

6、 机构可在解锁按钮处增加1开1闭转换开关实现机械电气互锁。



工作位置说明

1、 分离位置:箭头指示"分离〃区域,此位置抽屉可以离开柜体。按住解锁按钮可以推进抽屉到试验、连接位置。

2、 试验位置:箭头指示"试验〃区域,此位置抽屉二次回路接通,按住解锁按钮可以推进抽屉到连接位置或抽出到分离位置。

3、 连接位置:箭头指示"连接"区域,此位置抽屉一二次回路接通,主开关合闸后机构锁定,抽屉锁定不能进出,手柄分闸后机构 解锁,按住解锁按钮可以抽出抽屉到分离或试验位置。



      安装尺寸图



   产品外型及型号
