功能及操作简介

1、 该抽屉为侧出线方案可采用手拉推进或手摇推进操作方式 抽屉髙度H = 150、200、300、400、600。

2、 机构具有三位置显示、锁定、联锁等功能。手柄高度67、82、119三种,

3、 抽屉为后出线结构，抽屉电流：125A、250A、400A、630A。

4、 试验位置到连接位置行程为24mm.试验位置：一次断开，二次 连接。连接位置：_次二次连接。

5、 机构^实现在试验位置和连接位i同时提供1组1开1闭转换 开关，常规只在试验位置1组1开1闭。

6、 抽屉位置指示通过旋转箭头指示对应位置区域。

7、 抽屉可以在按住左拉手上的解锁按钮推进抽屉到连接位置，分合闸手柄合闸后机构锁杆透过抽屉底板锁定层隔板上的定位 块，同时解锁按钮被锁定抽屉无法进出，手柄分闸后解锁，抽屉可按解锁按钮抽出。

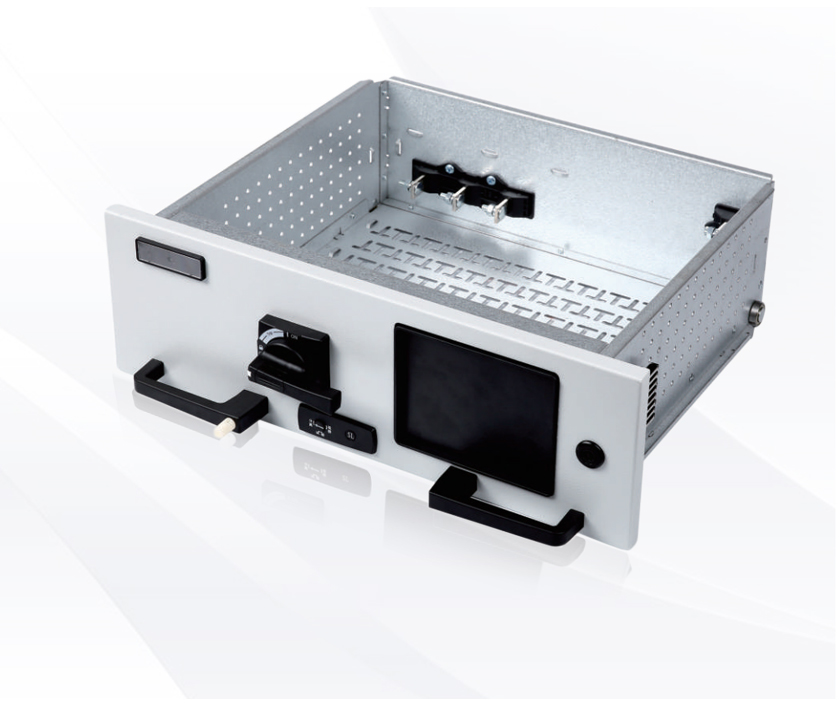

抽屉结构示意图
