■主要电气参数

额定工作电压：主回路400V :辅助回路：交流200V（直流100V）

额定绝缘电压： 690V

工频耐受电压： 2500V/min

额定电流：主回路进线至250A （分路出线至125A）:辅助回路10A

■产品优点

•主电路电气连接异型铜母线，单个抽屉额定电流最大达到125A

_转接器厚度为45mm,增加了抽屉深度；

•抽屉侧板分两种：塑料侧板和金属侧板；两种形式的抽屉能完全互换；

•采用多层布线，异型母线排列在具有通风槽的座体内，提高了转换器的散热效果；

•B相中心距125mm，相距55mm，抽屉中心距298mm ;

•1/2抽屉与单元抽屉侧边对齐；

•层间隔板同DFZ型85厚转接件，无需更改；

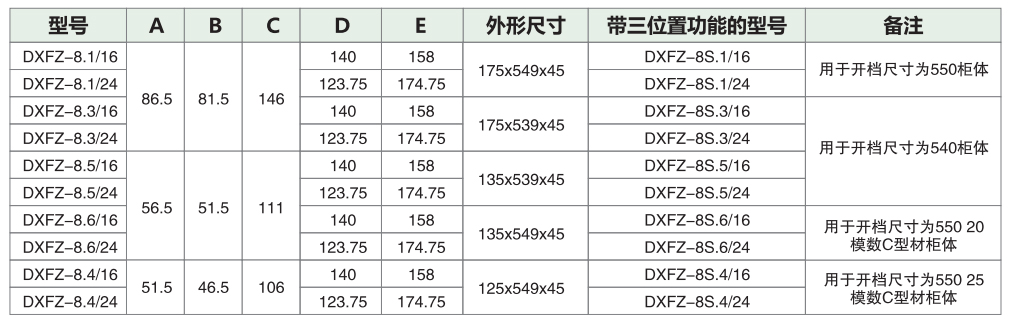

■ DXFZ-8型三极125A型号列表（抽屉中心距298mm)

■ DXFZ-8型三极125A型号列表（抽屉中心距298mm)
