■主要电气参数

额定工作电压：主回路400V :辅助回路：交流200V(直流100V）

额定绝缘电压： 690V

工频耐受电压： 2500V/min

额定电流：主回路进线至125A （分路出线至63A）:辅助回路10A

■产品优点

•主电路电气连接异型铜母线,单个抽屉额定电流最大达到63A ;

•转接器厚度为45mm,増加了抽屉深度；

•抽屉二次线最多可至24点；

•更换二次可与三位置机构配套实现三位置功能；

•抽屉侧板分两种：塑料侧板和金属侧板；两种形式的抽屉能完全互换。

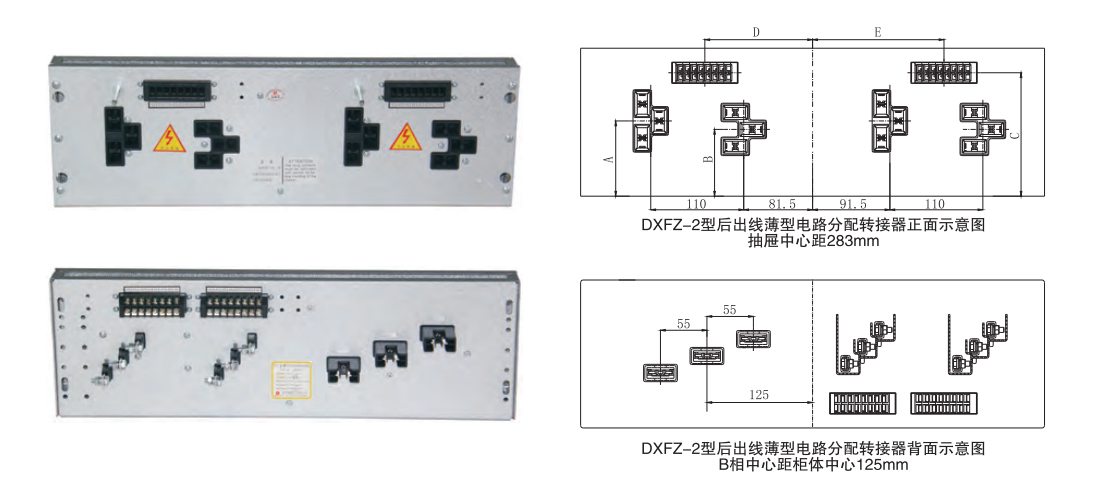

■ DXFZ-2型63A后出线示意图

■ DXFZ-2型63A后出线型号列表
